| 一、产品概述

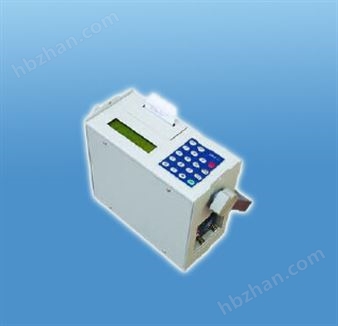

HY-100P便携式超声波流量计是在第六版同型号便携式超声波流量计的基础上，采用美国TI公司生产的MSP430低功耗单片机，研发的一种高性能时差型便携式超声波流量计，可满足绝大多数清水和污水以及很多种类化学液体的流量测量需求。含有大量悬浮物甚至是纸浆也都能够测量的。
第十版中文显示STG-100B便携式超声波流量计同第六版便携式超声波流量计相比，除采用热敏打印机替代原有的针式打印机外，还采用了*的集成电路智能控制，实现了生产过程中元器件参数无调整化，生产工艺既简单又可靠，产品一致性好，从而保证每一台出厂的机器都达到性能、工作状态
二、产品特点
HY100P便携式超声波流量计是基于微处理器技术，自身完备的流量测量仪表，除具有高精度、高可靠性、高性能、低价格的显著特点外，还具有以下特点：
0.5%线形度，0.2%重复性 非导电/特殊介质测量
低电压多脉冲平衡发射接收 正向/负向/净累积器
抗干扰设计，变频器环境工作 可作为完善的流量RTU远程终端
内置流量日月年累积器 RS-232接口，完善的通讯联网协议
内置数据记录 内置上电断电记录器
可选择中外常用通用流量单位 40皮秒时差测量分辨率
工作原理
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速；零流量时，两个传感器发射和接收声波所需的时间相同（可实际测量零流量的技术）；液体流动时，逆流方向的声波传输时间大于顺溜方向的声波传输时间。其关系符合下面表达式：
性能指标
| 项目 | 性能参数 | | 测量主机 | 精度 | 1.0% | | 重复性 | 0.2% | | 流速范围 | 0~±64m/s | | 测量原理 | 超声波传播时差原理，双CPU并行工作，4字节浮点运算 | | 测量周期 | 500mS | | 显示 | 2*10背光型汉字液晶显示器 | | 操作 | 4*4+2轻触键盘 | | 输出 | 数据接口：RS232串行接口 | | 打印输出 | 热敏打印机（可实现即时或定时打印） | | 其它功能 | 记忆日、月、年累积流量，上断电时间、流量和流量管理功能，可选自动或手动补加累积量功能，记忆每天的工作状态，故障自诊断功能，网络工作方式等 | | 传感器 | 标准S1型，适用于管径DN15-DN100mm
标准M1型，适用于管径DN50-DN2000mm
标准L1型，适用于管径DN300-DN6000mm
标准S1H型，适用于管径DN15-DN100mm
标准M1H型，适用于管径DN50-DN700mm | | 电缆长度 | SEYV75-2屏蔽型，5M*2 | | 管道 | 管材 | 钢、不锈钢、铸铁、硬质塑料等一切质地米制管道，允许有衬里 | | 衬材 | 环氧沥青、橡胶、灰浆、聚丙稀、聚苯乙烯、胶木、聚四氟乙烯等 | | 内径 | 10mm-6000mm | | 直管段长度 | 上游≥10D，下游≥5D，距泵出口处≥30D | | 流体 | 种类 | 水，海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体 | | 浊度 | ≤10000ppm,且气泡量小 | | 温度 | 0-70℃（常温传感器），0-160℃（高温传感器） | | 流向 | 可对正反向流量分别计算，并可计量净累积流量 | | 工作环境 | 温度 | 主机：-10~70℃(大于此温度范围要求请与厂家联系)
传感器:0-160℃(常温/高温可选) | | 湿度 | 85%RH | | 电源 | 机内充电电池可持续工作24小时或AC220V | | 功耗 | 2W | | 工作时间 | 连续 | | 体积 | 210*100*180mm | | 重量 | 2.5kg |
HY-100P便携式超声波流量计采用*的电路设计、器件选用、优秀的硬件设计加上中文用户界面友好的软件设计，使新版便携式超声波流量计成为国内目前、当之无愧的产品。
HY-100P便携式超声波流量计是用来测量封闭管路液体流量，便携式超声波流量计的传感器是采用非接触、附着式的。便携式超声波流量计的两个传感器具有收、发两用的特点。这样就是安装简单易于操作。便携式超声波流量计利用了低电压、多脉冲时差原理，采用双平衡信号差分收发技术和硬件参数无关化设计方法；通过选用国际上、电*的大规模集成电路和*的SMD贴装焊接工艺生产而成。确保每台出厂的流量计具有相同的性能；内置一体式智能打印机可实时、定时打印；具有全中文显示、功能强大、一致性好、操作简单、携带方便、电池工作时间长等特点。适用于各种工业现场的在线标定和巡检测量。 |
