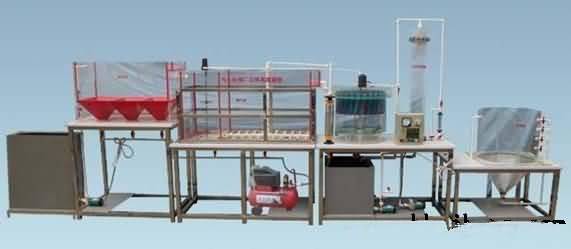

产品名称：污水处理厂立体布置模型

产品型号：GA-HJ01

产品价格：元

一、装置概述

本装置以现场工程中的小型污水处理厂部分处理系统为原型，其中配置多斗初沉池、曝气池、二沉池、砂滤装置及浓缩池等；污水通过配水箱被提升至初沉池进行初级污泥沉淀，然后进至曝气池进行接触氧曝气处理，曝气通过小型空气压缩机，并通过风量计进行对曝气量的控制；经过曝气池的污水再通过二沉池进行沉淀；再进入砂滤装置进行过滤；后进入浓缩池进行浓缩处理。学生通过对该污水处理厂立体布置模型系统的学习，可了解系统中典型污水处理系统的应用，掌握各个系统的工作原理，进而具备设计污水处理厂各处理系统的能力。

二、产品特点

污水处理各级系统模拟真实应用中的污水处理厂的工艺流程，可了解真实污水处理厂的控制流程及控制策略，了解各处理系统的构造及工作原理；

控制策略中涉及闭环控制系统，曝气与风量计构成人工控制的闭环控制策略；

可通过搅拌电机的调试装置调速搅拌电机的转速，以达到合理的系统要求；

三、技术参数：

处理水量：10~30000L/h；

装置外形尺寸：2200mmX500mmX1600mm；

输入电源：AC220V；

功率800W；

四、实训内容

实训一：多斗式初沉池的基本结构、工艺设计和制作方法

实训二：曝气池的基本结构、工艺流程和制作方法、曝气量的控制

实训三：沉淀池的基本结构、工艺流程和制作方法

实训四：污泥回流系统的基本结构、工艺流程和制作方法

实训五：压力砂滤罐的基本结构、工艺流程和制作方法

实训六：角锥农缩池的基本结构、工艺流程和制作方法

实训七：电气控制流程及线路试验

五、配置：

装置包括配水系统、多斗式初沉池、曝气池、沉淀池、污泥回流系统、压力砂滤罐、角锥农缩池等组成。配套有搅拌配水箱2只、水泵3只、调速电动机及调速器1套、污泥回流水泵1台，旋涡式气泵1台，转子流量计2只，气体流量计1只，微孔曝气器2套，电控箱1只，漏电保护开关、按钮开关、连接管道和球阀、不锈钢台等。
