FPZ耐腐蚀防爆自吸泵概述

FPZ工程塑料自吸泵一次注塑成型、机械强度高，耐腐蚀性能强，结构上有*一格的科学性。泵腔内设有吸液室、储液室、回液止回阀、气液分离室、回流孔，只需在*次开机前灌注引液，以后不必重复灌注引液，在吸送介质时，液体可时断时续，断液15分钟内来液可继续吸送，机械密封不需另加冷却水冷却，操作简便，安全，无泄漏，是取代液下泵的*产品。
泵材质，采用无毒、无污染，增强聚丙烯RPP（适用温度-14℃~100℃）、ABS、UPVC*次性注塑成型。

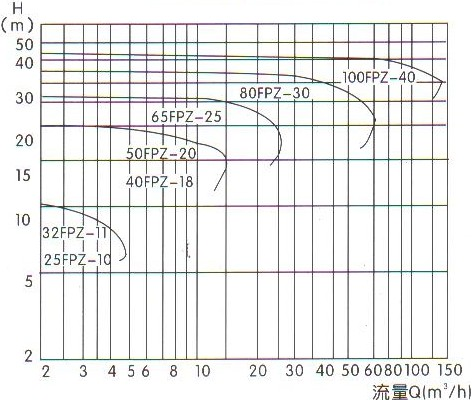

FPZ型塑料自吸泵型谱图：

FPZ型塑料耐腐蚀防爆自吸泵性能参数：

型号	流量 m3/n	扬程 mm	自吸高度 m	自吸时间 s/m	功率 kw	进出口径 mm	与电机轴联接形式
25FPZ-10（D）	2.5	10	3	60	0.75	1 1/2	直联式
32FPZ-11（D）	3.5	11	3	60	0.75	1 1/2	直联式
40FPZ-18（D）	11	18	4	60	1.5	40/30	直联式
50FPZ-20（D）	13	20	4	60	2.2	50/40	直联式
25FPZ-10	2.5	10	3	60	0.75	1 1/2	联轴式
32FPZ-11	3.5	11	3	60	0.75	1 1/2	联轴式
40FPZ-18	11	18	4	60	1.5	40/30	联轴式
50FPZ-20	13	20	4	60	2.2	50/40	联轴式
65FPZ-28	20	28	4	60	4	65/50	联轴式
80FPZ-30	50	30	4	60	7.5	80/65	联轴式

FPZ型耐腐蚀塑料自吸泵安装注意事项：

    1、FPZ塑料耐腐蚀自吸泵在安装使用前（由于长途运输）必须仔细检查各部紧固件是否松动,若有松动应重新紧固,检机轴的同心度,如有偏离必须校正。
    2、安装管道不可直接支撑在泵的进出口法兰上,必须另设支撑点,以防变形损坏。进口管路要改尽量少管,路路水力损失,90。弯头不得超过两个,吸入管不得漏气,否则会影响抽真空吐液时间或出现不吐液及流量、扬程不足。
    3、*次使用开机前打开注液盖,将引液注满FPZ、PVZ耐腐蚀自吸泵体,并将注液盖拧紧,不得漏气,严禁脱液空转及反转。
    4、有支架轴承箱的泵,使用前必须加注冷却机油至视镜面的一半,否则要烧坏轴承,并要定期更换机油。
    5、输送液不能否有泥沙或较长软纤维,以防堵塞损坏叶轮及机械密封。
    6、FPZ塑料耐腐蚀自吸泵的出口应装阀门,先关阀再停机,先开机再开阀。

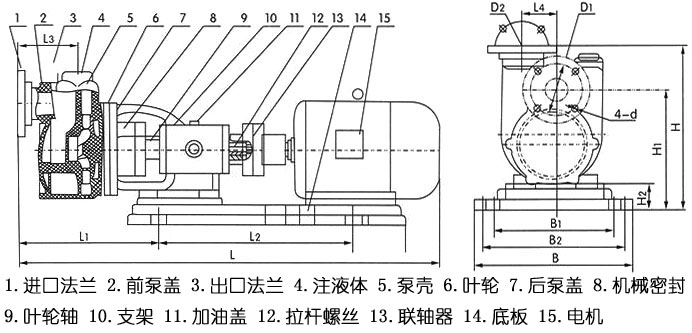

FPZ型塑料自吸泵安装尺寸图：

尺寸型号	L	L1	L2	L3	L4	H	H1	H2	B	B2	B1	D1	D2	4-d
25FPZ-10 32FPZ-11	460	290	100	110	60	260	190	50	150	110	110	100	85	/
40FPZ-18 （直联式） 40FPZ-18	560	345	100	110	70	285	200	50	190	140	140	110	100	18
40FPZ-18 （直联式） 40FPZ-18	780	300	345	105	70	300	220	60	290	250	210	110	100	18
50FPZ-20 （直联式） 50FPZ-20	570	345	125	110	70	285	200	50	190	140	140	125	110	18
50FPZ-20 （直联式） 50FPZ-20	790	290	345	105	70	300	220	60	290	250	210	125	110	18
65FPZ-28 （直联式） 65FPZ-28	670	400	140	145	80	340	250	50	240	190	190	145	125	18
65FPZ-28 （直联式） 65FPZ-28	950	395	365	145	80	400	310	95	335	275	250	145	125	18
80FPZ-30	1030	422	385	175	110	420	325	100	380	330	255	150	145	18

FPZ型塑料防爆自吸泵安装尺寸图：

尺寸型号	L	L1	L2	L3	L4	H	H1	H2	B	B2	B1	D1	D2	4-d
25FPZ-10 32FPZ-11	460	290	100	110	60	260	190	50	150	110	110	100	85	/
40FPZ-18 （直联式） 40FPZ-18	560	345	100	110	70	285	200	50	190	140	140	110	100	18
40FPZ-18 （直联式） 40FPZ-18	780	300	345	105	70	300	220	60	290	250	210	110	100	18
50FPZ-20 （直联式） 50FPZ-20	570	345	125	110	70	285	200	50	190	140	140	125	110	18
50FPZ-20 （直联式） 50FPZ-20	790	290	345	105	70	300	220	60	290	250	210	125	110	18
65FPZ-28 （直联式） 65FPZ-28	670	400	140	145	80	340	250	50	240	190	190	145	125	18
65FPZ-28 （直联式） 65FPZ-28	950	395	365	145	80	400	310	95	335	275	250	145	125	18
80FPZ-30	1030	422	385	175	110	420	325	100	380	330	255	150	145	18
